粘土透過ブロック
三韓シウォン粘土透過ブロックは100%天然土を使用した環境にやさしい製品で、粘土レンガの表面に透水のためのホールがあり、雨水の円滑な透水を助け災害を防止し、生態面積を高めて快適な歩行環境を提供します。
粘土投手ブロックの特長
- 優れた透過性能ホールによる雨水透過機能により、透水性能を確保
- すべり抵抗滑り抵抗係数 50BPN以上(ソウル市急傾斜基準)
- 破損防止突起による適切な間隔を保ち、角の破損を防止

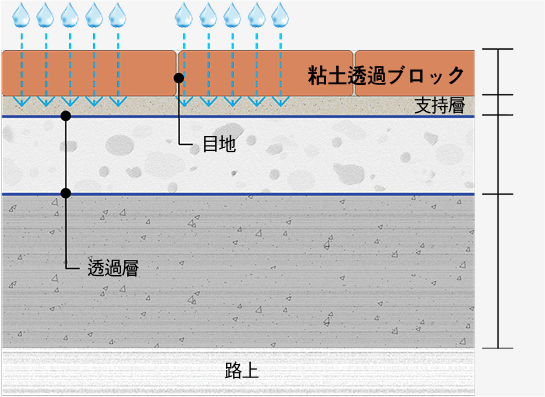

施工詳細と敷設パターン
- ピッチャー層
- 透過補助層
- 60
- 30
- 150
- 300
施工詳細
施工事例
粘土透過ブロックの優秀性
- 100%土壌を高温焼成する環境にやさしい製品です
- 圧縮強度 65.0MPa 以上優れた耐久性
- 都市ヒートアイランド化および猛暑低減機能
- 天然カラーで色落ち、変色がありません
- 二酸化炭素(CO2)低減機能
- 有害要素のない快適な歩行環境づくり

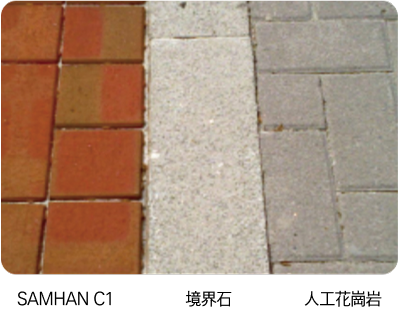

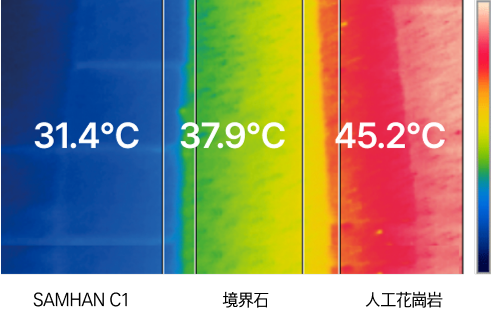

[都市ヒートアイランド化に関するソウル市品質試験研究結果]
三韓シウォン黄土床のレンガが遮熱性ブロックより13.8℃低く、温度低減効果に優れている
* 測定時平均温度 : 35.4℃
※ 資料の出所 : ソウル市品質試験所
粘土透過ブロックの品質基準
透過係数
| 区分 | SAMHAN C1 | 環境部透過能力1等級 | ソウル市基準 |
|---|---|---|---|
| 透過係数(mm/s) | 3.0 以上 | 1.0 以上 | 0.1 以上 |
圧縮強度,弯曲强度
| 区分 | SAMHAN C1 | れんが組合せ | 美国ASTM |
|---|---|---|---|
| 圧縮強度(MPa) | 65.0 以上 | 55.2 以上 | 55.2 以上 |
| 曲げ強度(MPa) | 6.0 以上 | 5.0 以上 | - |
透水基層粒度基準
透水基層粒度基準
| 通過重量比率(%) | ||
|---|---|---|
| 40mm | 25mm | 細骨材 |
| 100 | 55 | 30 |
透水補助基層粒度基準
| 通過重量比率(%) | ||||
|---|---|---|---|---|
| 75mm | 63mm | 50mm | 37.5mm | 19mm |
| 100 | 90~100 | 35~70 | 0~15 | 0~5 |
