황토보도벽돌시공방법construction of brick

시공단면도 * 보조기층은 명시된 두께로 다지고 명시된 두께가 없을 경우 100㎜ 이상으로 다진다.

보도용

  • 황토보도벽돌(230x114x55㎜, 190x94x55㎜)
  • 모래
  • 지오텍스타일(부직포시공-모래유실 방지)
  • 기층(자갈다짐/무근콘크리트)
  • 지반
  • 55
  • 35~40
  • 100~150

줄눈간격 2~3㎜

보도 및 경차도용

  • 황토보도벽돌(230x114x60(+)㎜)
  • 모래
  • 지오텍스타일(부직포시공-모래유실 방지)
  • 기층(자갈다짐/무근콘크리트)
  • 지반
  • 60+
  • 35~40
  • 100~150

줄눈간격 2~3㎜

황토보도벽돌 깔기의 여러가지 패턴

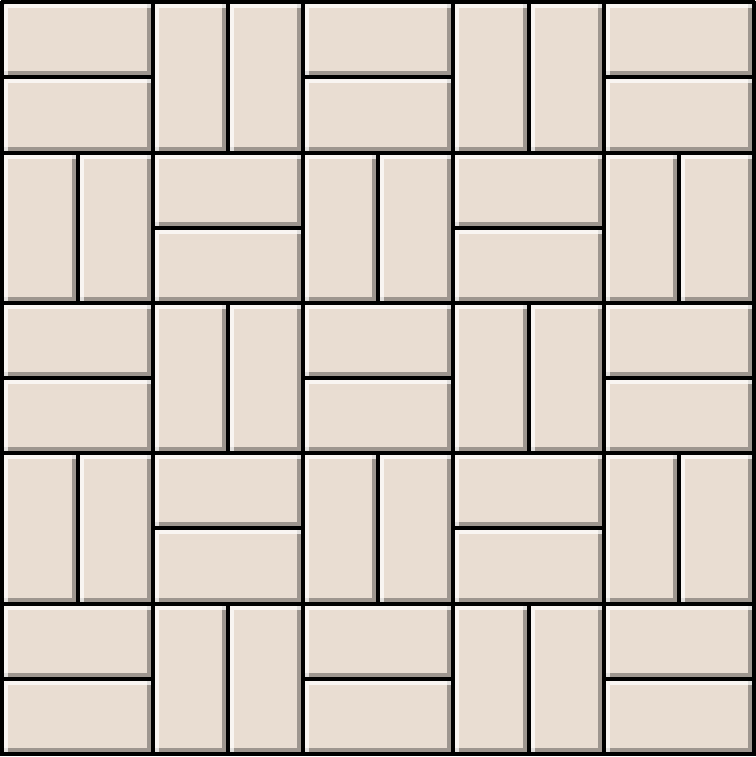

  • 마루형 바닥깔기(A)
    (basketwave 2x2)

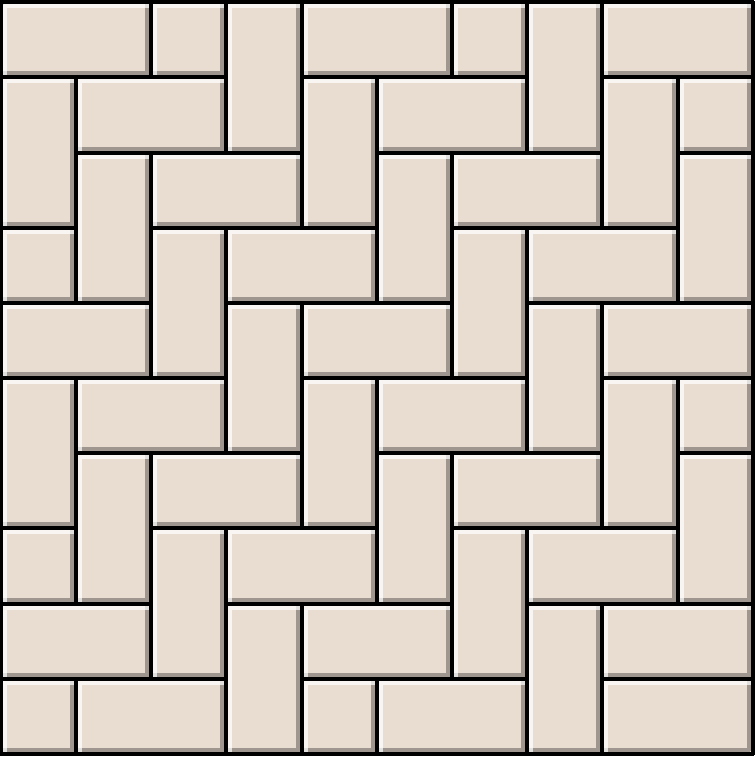

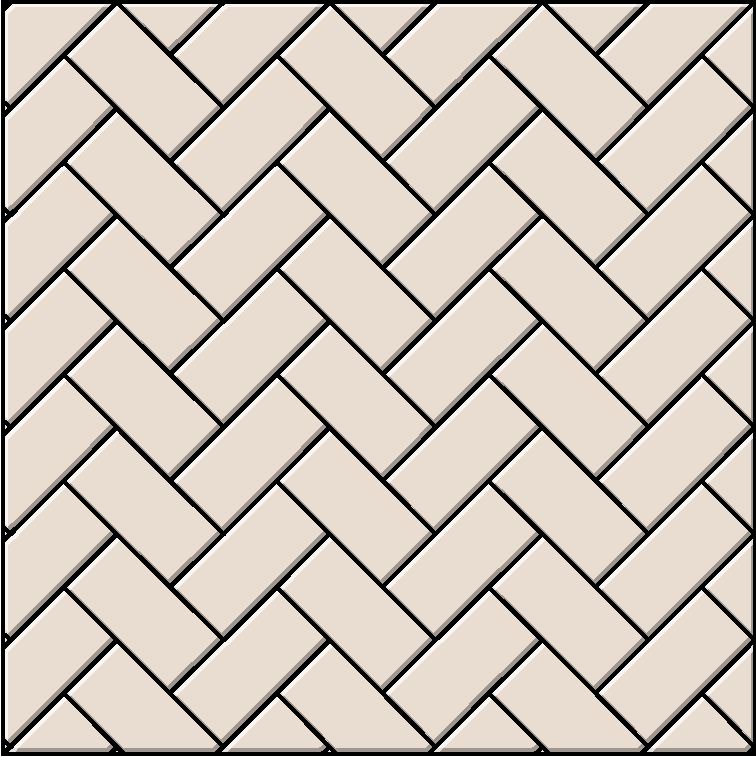

  • 90˚ 바닥깔기
    (90˚ herringbone)
  • 45˚ 바닥깔기
    (45˚ herringbone)

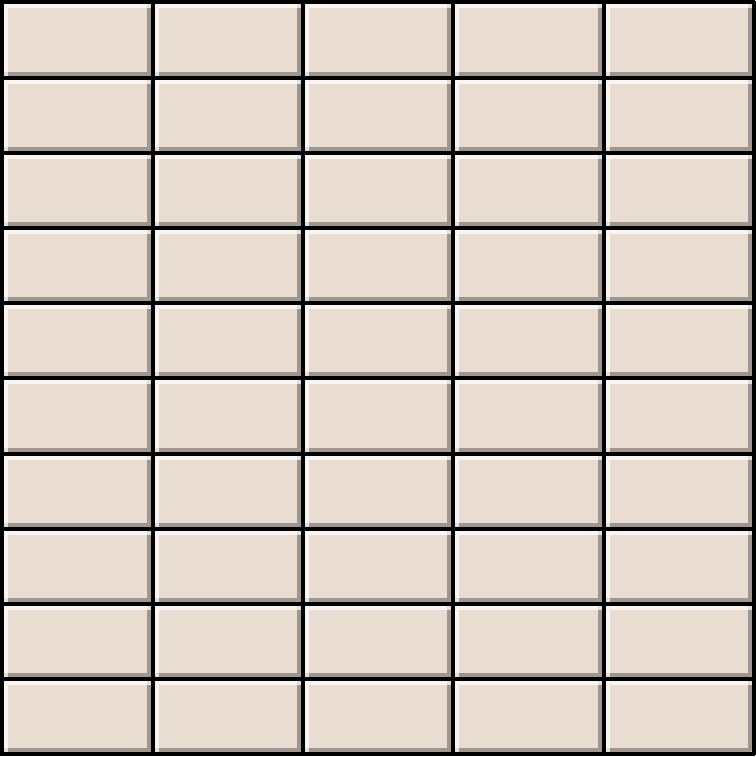

  • 격자형 바닥깔기(A)
    (stack)

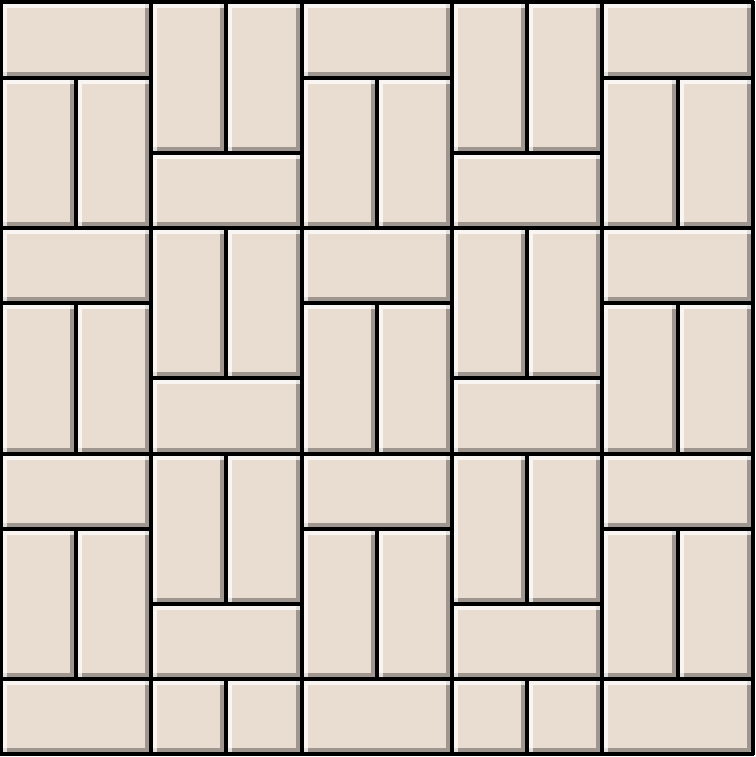

  • 마루형 바닥깔기(B)
    (basketwave 2x1)

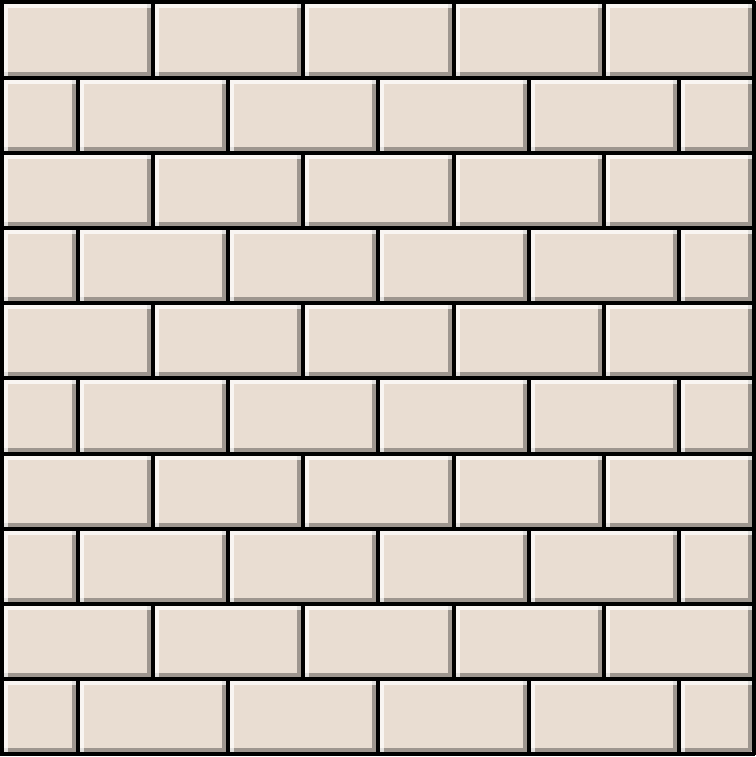

  • 일반깔기(A)
    (stretcher)

황토보도벽돌 시공순서

시공시 유의사항

  1. 황토보도벽돌 운반 및 작업시 벽돌을 던지는 행위 등 모서리 파손에 주의한다.
  2. 시멘트 모르타르 작업시 보온 덮개로 보양하고 벽돌의 오염을 방지한다.
  3. 시공 중 또는 시공 후 벽돌 사이의 모래가 충분히 충전되어 자리를 잡기 전에 차량 출입을 엄격히 통제한다.
  4. 충전용 모래는 자갈이 없도록 하고 모래를 건조 후 충전한다.

현장실측, 모래층 깔기 step 01,02

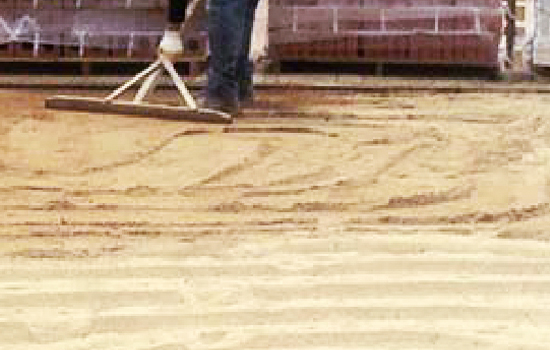

  • 모래포설작업(35~40㎜)

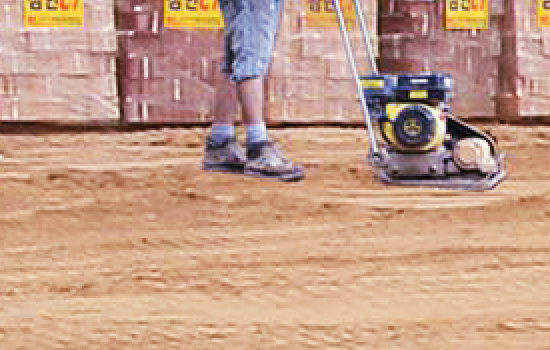

  • 살수 및 진동다짐 작업

황토보도벽돌 깔기 step 03,04

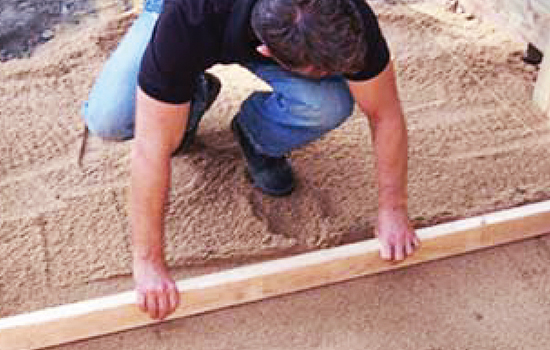

  • 수형 고르기(모래 안전층 위 통행금지)

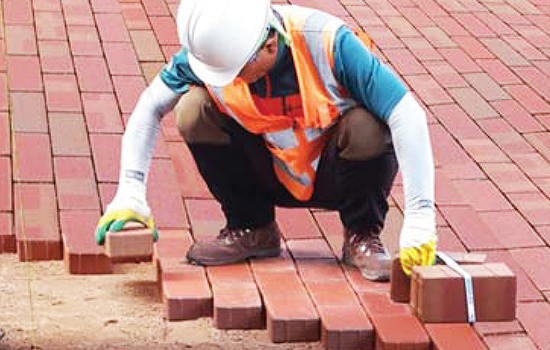

  • 기준실 설치 및 황토보도벽돌 깔기(사이 간격 3mm유지)

마감작업 2Step step 05,06

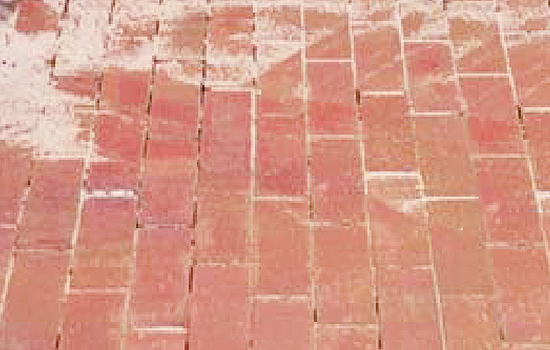

  • 모래 충전(모래는 자갈이 없도록 하고, 모래를 건조 후 비질로 충전)

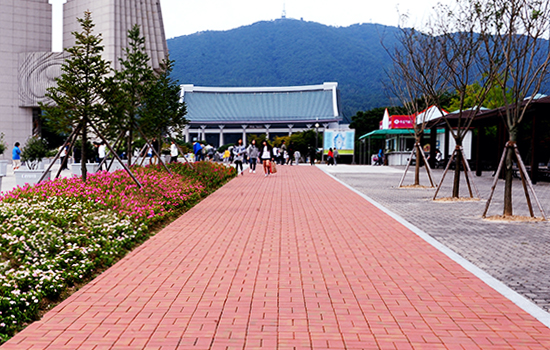

  • 시공 완료
